Energiespeicher
In dem Video wird die prinzipielle Funktionsweise eines Speichers demonstriert.
Statt eines Akkumulators wurde ein Kondensator verwendet, um kurze Lade und Entladezeiten wirkungsvoll zu demonstrieren.
Wenn die Glühlampe gegen eine Glühlampe mit niedrigerer Leistung getauscht wird, erhöht sich die Entladezeit. Dafür ist die Helligkeit geringer.
Die Schüler könnten dies auf ihr Handydisplay übertragen und den Energiesparmodus verstehen.

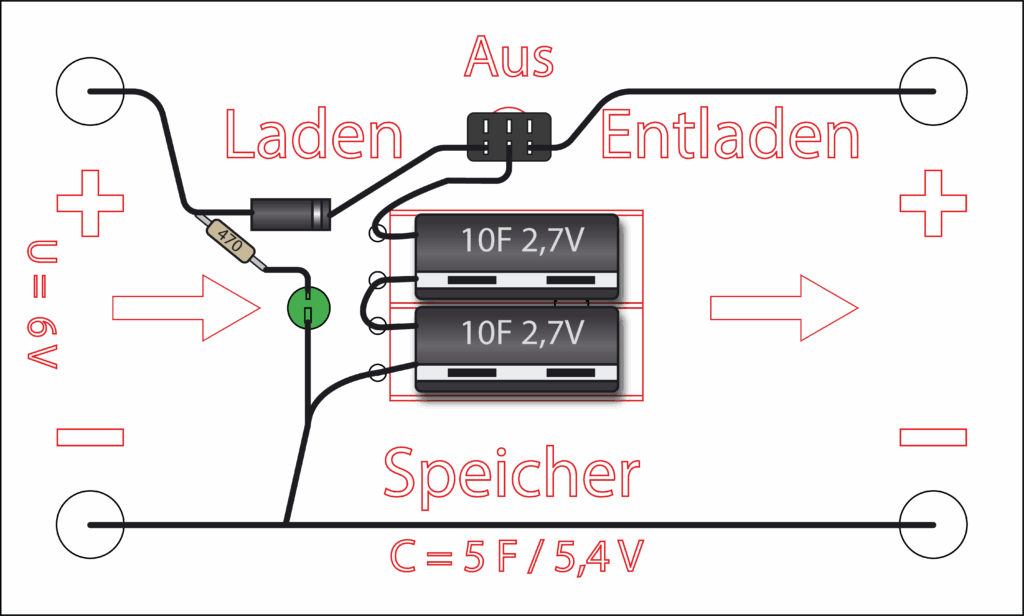

Nachbau der Speicherpaltine

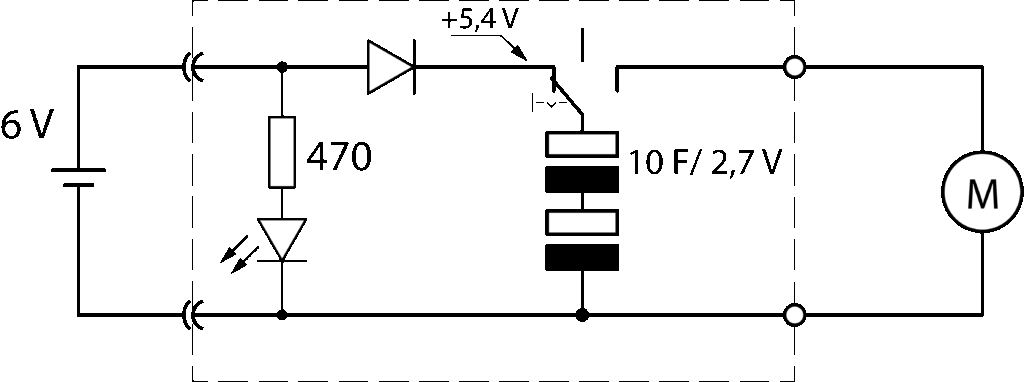

Die Diode ist ein Verpolschutz und reduziert die Spannung um 0,6 V für den empfindlichen Kondensator. Gleichzeitig verhindert sie eine Rückentladung, wenn in Ladestellung des Schalters die Stromversorgung getrennt wird. Der Umschalter hat 3 Schaltpositionen (Laden, Aus und Entladen). Die LED mit Reihenwiderstand zeigt die Ladespannung an.
Die Platine ist aus 3-mm-Sperrholz gelasert. Die Halterung wurde 3d-gedruckt.
